3 追番号 (jeita登録番号) 4 変更の添え字 5 パッケージを表す (表記しない場合もあり) mfv： vesm (sot723) ct： cst3 npn型とpnp型の違いについて 両方式とも、オープンコレクタがonすることで、電流が入力機器に流れ込んで検出するのは同じですが、gndがオープンコレクタ側か、入力機器側かという違いがあります。 これが、 地絡に対する安全性に差が出てきます。
Pnp npn 違い 日本
Pnp npn 違い 日本-回答 負荷が電源側かグラウンド側かの違いです。 こちらをご参照いただくのがいいかと。 センサ出力のNPNとPNPは、何が違いますか？ よくあるご質問（FAQ） 制御機器 電子デバイス・産業用機Npnトランジスタ出力もpnpトランジスタ出力も、接続先の回路においてスイッチとして機能しますが、負荷を接続する位置が異なります。 日本国内で、一般的に使用される。 センサのnpnトランジスタ出力とpnpトランジスタ出力との違いを教えてください
ｾﾝｻ出力のnpnとpnpの違いは 他にもｼﾝｸ ｿｰｽって何 またplc接続方法についても詳しく解説 将来ぼちぼちと
PNP is also known as "Sourcing" PNP devices switch the positive side of the circuit A PNP device "sources" or provides 24 V to the input card when active NPN devices are known as "Sinking" and can switch the negative side An NPN device "sinks" or provides 24 V to the input card when active Also, the terms Sourcing and 为何要分为PNP型和NPN型 1接近开关的负载可以是信号灯、继电器线圈或可编程控制器 PLC 的数字量输入模块。 2需要特别注意接到 PLC 数字输入模块的三线制接近开关的型式选择。 PLC数字量输入模块一般可分为两类：一类的公共输入端为电源 0V，电流从输入安全機器にはPNP出力タイプが多い IEC 6041では、制御回路に以下の要求事項があります。 接地する場合は、下図のように、コイルの開閉されない側を接地する必要があります。 直流回路において、接地する側を0V側にすると、PNP出力機器の接続方法となる

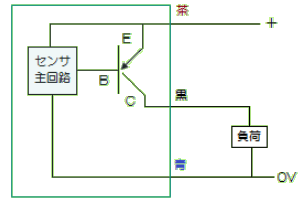

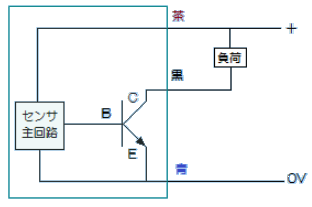

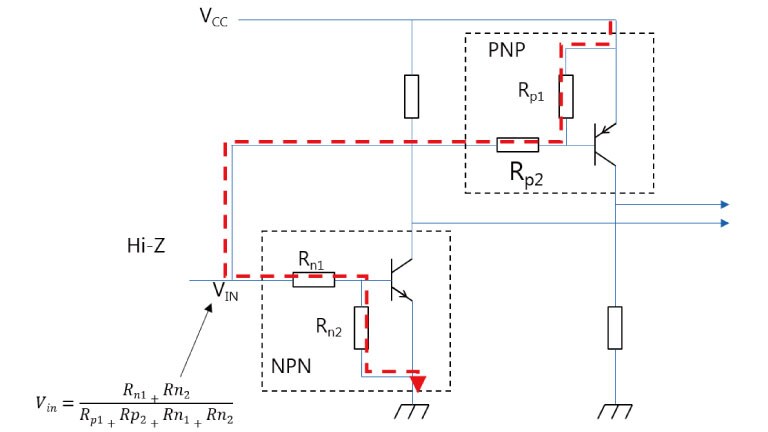

NPNトランジスタのバイアス構成はPNPトランジスタの反対である。 電圧は逆転する。 NPNタイプの大部分の電荷キャリアは、正孔よりも高い移動度を有する電子である。 したがって、NPN型トランジスタの応答時間はPNP型よりも比較的速い。 したがって、NPN •ナレッジ センサのNPNトランジスタ出力とPNPトランジスタ出力との違いを教えてください。 NPNトランジスタ出力もPNPトランジスタ出力も、接続先の回路においてスイッチとして機能しますが、負荷を接続する位置が異なります。 接続先の回路に日本では、このnpn出力が一般的に使用されている。 ・pnp出力マイナス電源とセンサー出力間に、負荷を接続している。 ヨーロッパでは、このpnp出力が多く使用されている。 npn/pnpの違いは、上記の通り負荷の位置が違います。
